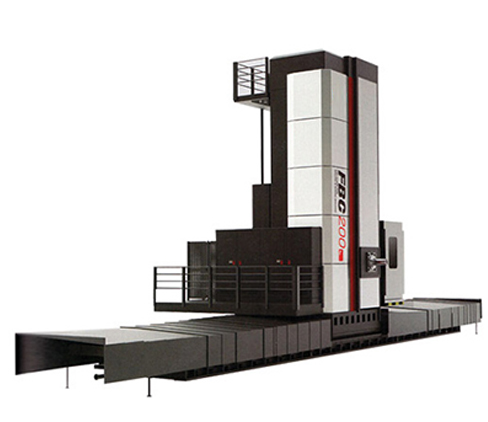

| FBC160 | FBC200r | ||
| 主軸 | |||
| 主軸直徑 | mm | φ160 | φ200 |
| 主軸錐孔(7:24) | ISO50 | ISO60 (ISO50) | |
| 銑軸直徑 | mm | φ260 | φ320 |
| 主軸轉速范圍 | r/min | 5-2000 | 10-1000 |
| 主電機功率 | kW | 60/84 | 100/140 |
| 主軸輸出扭矩 | N.m | 2500/3500 | 10000/120000 |
| 鏜軸進給抗力 | N | 25000 | 40000 |
| 滑枕截面積 | mm | 480×540 | 520×580 |
| 加工范圍 | |||
| 滑座行程-X軸 | mm | 5000 | 6000 |
| 主軸箱垂直行程-Y軸 | mm | 3000(2000, 2500, 3500, 4000) | 4000(4500,5000,5500) |
| 滑枕行程-Z軸 | mm | 1000 | 1250 |
| 主軸行程-W軸 | mm | 800 | 1200 |
| 進給 | |||
| 切削進給速度 | |||
| X軸 | mm/min | 1-15000 | 1-10000 |
| Y軸 | mm/min | 1-15000 | 1-8000 |
| Z軸 | mm/min | 1-12000 | 1-6000 |
| W軸 | mm/min | 1-12000 | 1-6000 |
| 快移速度 | |||
| X軸 | m/min | 15 | 10 |
| Y軸 | m/min | 15 | 8 |
| Z軸 | m/min | 12 | 6 |
| W軸 | m/min | 12 | 6 |
| 刀庫(選項) | |||
| 刀庫容量 | 把 | 60(40) | 60(40) |
| 選刀方式 | 任意 | 任意 | |
| 銑刀盤直徑 | |||
| 滿刀 | mm | φ125 | φ125 |
| 相鄰空刀 | mm | φ250 | φ250 |
| 刀具長度 | mm | 400 | 400 |
| 刀具重量 | kg | 25 | 25 |
| 定位精度 | |||
| 執行標準 | |||
| X軸 | mm | 0.016/1000 全長0.025 | 0.025/1000 |
| Y軸 | mm | 0.016/1000 全長0.02 | 0.025/1000 |
| Z軸 | mm | 0.015 | 0.03 |
|
W軸 |
mm |
0.015 | 0.03 |
| 重復定位精度 | |||
| 執行標準 | |||
| X軸 | mm | 0.01/1000 | 0.015/1000 |
| Y軸 | mm | 0.01/1000 | 0.015/1000 |
| Z軸 | mm | 0.01 | 0.015 |
| W軸 | mm | 0.01 | 0.015 |
| 機床重量 | t | 100 | 130 |
| 數控系統 |
|
SIEMENS 840D | SIEMENS 840D |
