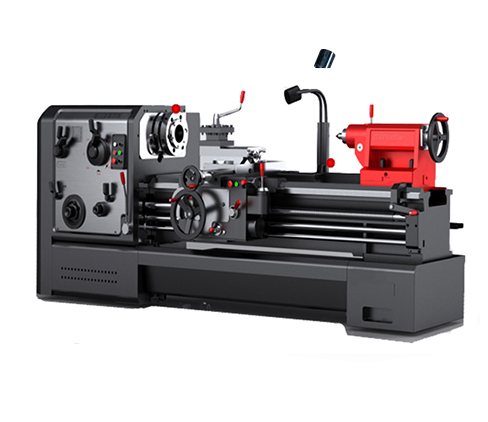

項目 | 單位 | CW6163B/C | CW6180Q | CW6193B/C | CW6180B/C | CW61100Q | CW61110B/C |
CW6263B/C | CW6280Q | CW6293B/C | CW6280B/C | CW62100Q | CW62110B/C | ||
床身上回轉直徑 | mm | 630 | 800 | 930 | 800 | 1000 | 1100 |
刀架上回轉直徑 | mm | 350 | 520 | 650 | 480 | 680 | 800 |
工件長度 | mm | 750,1500,2000, | 750,1500,2000, | 750,1500,2000, | 1500,3000, | 1500,3000, | 1500,3000, |
3000-15000 | 3000-15000 | 3000-15000 | 4000,5000-15000 | 4000,5000-15000 | 4000,5000-15000 | ||
CW(93/80Q) | CW(93/80Q) | CW(93/80Q) | |||||
系列無750規格 | 系列無750規格 | 系列無750規格 | |||||
馬鞍槽內回轉直徑/有效寬度 | mm | 800/300 | 970/300 | 1100/300 | 1100/310 | 1200/310 | 1300/310 |
主軸通孔直徑和軸頭型式 | mm | φ104;D11(B系列) φ130;D11(C系列) | φ104;D11(B系列) φ130;D11(C系列) | φ104;D11(B系列) φ130;D11(C系列) | φ104;D11(B系列) φ130;D11(C系列) | φ104;D11(B系列) φ130;D11(C系列) | φ104;D11(B系列) φ130;D11(C系列) |
主軸通孔前端錐體和頂尖錐度 | mm | φ120(B系列) φ140(C系列)莫氏5號 | φ120(B系列) φ140(C系列)莫氏5號 | φ120(B系列) φ140(C系列)莫氏5號 | φ120(B系列) φ140(C系列)莫氏5號 | φ120(B系列) φ140(C系列)莫氏5號 | φ120(B系列) φ140(C系列)莫氏5號 |
主軸轉速級數和范圍 | r/min | 18種7.5-1000(B系列) | 18種6-800 | 18種6-800 | 18種5.4-720 | 18種5.4-720 | 18種4.8-640 |
18種8.5-800(C系列) | (B系列) | (B系列) | |||||
18種8.5-800 | 18種8.5-800 | ||||||
(C系列) | (C系列) | ||||||
縱進給量級數和范圍 | mm/r | 64種0.05-24.3 | 64種0.06-24.3 | 64種0.05-24.3 | 64種0.06-24.3 | 64種0.06-24.3 | 64種0.05-24.3 |
范圍1:1 | mm/r | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 |
范圍16:1 | mm/r | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 |
用交換齒輪微量進給范圍 | mm/r | 0.05-0.76 | 0.05-0.76 | 0.05-0.76 | 0.06-0.912 | 0.06-0.912 | 0.06-0.912 |
橫向進給量與縱進給量的比率 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | |
床鞍快移速度 | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
機床絲杠螺距 | mm | 12(公制)1/2"(英制) | 12(公制)1/2"(英制) | 12(公制)1/2"(英制) | 12(公制)1/2"(英制) | 12(公制)1/2"(英制) | 12(公制)1/2"(英制) |
公制螺紋種數、范圍 | mm | 50種 1-240 | 50種 1-240 | 50種 1-240 | 50種 1-240 | 50種 1-240 | 50種 1-240 |
(另有14種非標螺紋) | (另有14種非標螺紋) | (另有14種非標螺紋) | (另有14種非標螺紋) | (另有14種非標螺紋) | (另有14種非標螺紋) | ||
英制螺紋種數、范圍 | 26種 14-1 t.p.i | 26種 14-1 t.p.i | 26種 14-1 t.p.i | 26種 14-1 t.p.i | 26種 14-1 t.p.i | 26種 14-1 t.p.i | |
模數螺紋種數、范圍 | mm | 53種 0.5-120 | 53種 0.5-120 | 53種 0.5-120 | 53種 0.5-120 | 53種 0.5-120 | 53種 0.5-120 |
徑節螺紋種數、范圍 | 24種 28-1 DP | 24種 28-1 DP | 24種 28-1 DP | 24種 28-1 DP | 24種 28-1 DP | 24種 28-1 DP | |
下刀架橫向行程 | mm | 315 | 450 | 500 | 500 | 500 | 500 |
上刀架行程 | mm | 200 | 200 | 200 | 200 | 200 | 200 |
尾座套筒行程 | mm | 250 | 250 | 250 | 250 | 250 | 250 |
尾座套筒錐度 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | 莫氏5號 | |
床身導軌寬度及淬火硬度 | mm | 550RC52 | 550RC52 | 550RC52 | 600RC52 | 600RC52 | 600RC52 |
主電機功率 | kW | 11 | 11 | 11 | 11或15 | 11或15 | 11或15 |
快速電機功率 | kW | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
冷卻泵電機功率 | w | 90 | 90 | 90 | 90 | 90 | 90 |
機床寬度×高度/包裝寬度×高度 | mm | 1380×1450 | 1380×1450 | 1380×1450 | 1550×1630/ | 1550×1630/ | 1550×1630/ |
×1720×1710 | ×1720×1710 | ×1720×1710 | 1820×1800 | 1820×1800 | 1820×1800 | ||
1380×1770/ | 1380×1770/ | 1380×1770/ | 1550×1790/ | 1550×1790/ | 1550×1790/ | ||
(CW6180Q) | (CW6180Q) | (CW6180Q) | (CW61100Q) | (CW61100Q) | (CW61100Q) | ||
1440×1835/ | 1440×1835/ | 1440×1835/ | 1560×1900/ | 1560×1900/ | 1560×1900/ | ||
1800×2340 | 1800×2340 | 1800×2340 | 1800×2520 | 1800×2520 | 1800×2520 | ||
(CW6193系列) | (CW6193系列) | (CW6193系列) | (CW61110系列) | (CW61110系列) | (CW61110系列) | ||
機床長度/包裝箱長度 | |||||||
工件長度 | |||||||
750 | mm | 2890/3440 | |||||
1500 | mm | 3690/4240 | 3700/ | 3690/3900 | 3700/4150 | 3700/4150 | 3700/3900 |
2000 | mm | 4070/ | |||||
3000 | mm | 5190/5740 | 5250/ | 5190/5400 | 5250/5650 | 5250/5650 | 5250/5400 |
4000 | mm | 6120/6640 | 6120/ | 6100/6350 | 6250/6650 | 6250/6650 | 6250/6450 |
5000 | mm | 7200/7750 | 7200/ | 7200/7430 | 7250/8050 | 7250/8050 | 7250/7630 |
機床凈重 | |||||||
工件長度 | |||||||
750 | mm | 3400/4400 | |||||
1500 | mm | 3700/4700 | 4300/ | 4200/4950 | 4900/6000 | 4900/6000 | 5500/6350 |
2000 | mm | 4200/ | |||||
3000 | mm | 4700/5900 | 5300/ | 5200/6250 | 5500/6900 | 5500/6900 | 6100/7250 |
4000 | mm | 5800/7700 | 6400/ | 6300/7500 | 6100/8000 | 6100/8000 | 6700/8150 |
5000 | mm | 6800/8800 | 7400/ | 7300/8700 | 6900/9000 | 6900/9000 | 7500/9200 |
床身寬度 | mm | 550 | 550 | 550 | 600 | 600 | 600 |
承重 | kg | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
